教育首选手写互动 超短焦投影安装手札

　　[中关村在线投影机频道原创]短焦互动方案实用性很高，不仅是教育行业的抢手货，而且能吸引普通用户的眼球。我们此次就单纯的从采购、安装两方面对短焦投影方案做了一个实际操作演练，希望能满足用户的好奇心。

实战超短焦安装

　　这类互动短焦方案主要是由系统集成商提供选购、安装、调试、维护等全套服务，但是对于普通院校在节省经费的原则下，也可以自行采购安装。这些工作看似简单，技术难度不高，但是真实操作确实不易。需要克服一些问题，而且也需要一定的耐心和细心。

师徒关系 图片来自互联网

　　中关村在线已经测试过不少超短焦机型，我们每次都会询问厂商相关的安装事宜，或直接请教经销商、集成商的工程师操作细节。不过，当我们测试反射式超短焦机型前，还会再次得到师傅们的亲授高招，这些经历让我们受益匪浅，对于短焦机型的安装调试有很大的帮助，也可以算是我们动手前的准备工作。

明基吊装效果

　　虽然我们观摩和学习的机会很多，但是实际动手经验较少，我们此次互动短焦横评的安装也遇到了很多未曾预料的难题，也是大家今后可以留意的细节。

短焦投影相关文章链接：

投射比PK多媒体 互动短焦七大发展趋势
空间不足短焦来助 2012年热门短焦盘点
3米到0距离 解密超短焦投影的技术变革
超越单反相机 透视短焦投影神秘部件

　　经常接触投影的朋友，或许都知道常规的普通投影都是“豆腐块”，外形方方正正；而特殊的投影机，包括超薄型、超短焦、家用影院等都是非正规的机身。


相对比较规整的布局

　　实际应用中，我们发现机身非常规矩的吊装孔是无规律可寻的，而这些造型本身就是“东邪西毒”的超短焦投影机更是没有头绪。而现实中，多数的安装投影的托盘或挂盘都是正方形，或是略可形变的四边形，总之与这些怪异图案很难完全匹配。


不规则的布局

　　我们看着这些投影机的底板，以及这些非常格硬的孔分布，头皮一阵发麻，开始思索如何排列组合，通过垫脚的配合实现最佳的安装，还要保证稳固。


一种可调节的托盘

安装感受：

1，尽可能找四个相对分散的四个孔。

2，先固定孔上的小支架，再协调角度，利用连杆组合连接。

3，稳定、牢固都很重要，不要出现受力不均匀的现象。

　　虽然我们安装过不少投影机，对普通投影机的吊装孔比较熟悉，但是我们这次安装外形古怪的短焦投影机依然遇到了两个问题。

吊装孔

　　市面上，多数投影机的吊装孔约50%为直接内凹式设计，但是也有不少是采用突起式。多数螺孔都很深，可以保证足够的承载力，我们在选择螺钉时不仅要考虑螺钉的直径和长度，也要选择合格的产品。


各色的吊装孔

尴尬的吊装孔

吊装安装时，发现的两个小问题：

1，吊装孔的标准不统一，有4直径毫米的螺孔，也有直径5毫米的螺孔。

2，有的吊装孔很尴尬，居然和垫脚如此缠绵，只好让垫脚支起。

　　由于市面上的吊脚、支架、吊架、延伸杆的都不统一，完全是混沌的格局。在螺钉的选择上，我们要尽可能要做到3点：A，向厂商多要配套的螺钉等附件；B，收好备用的螺钉，以备不时之需；C，及时购买合适的螺钉，不要抱侥幸心理。


种类繁多的螺钉

　　在螺钉的选择上，我们要考虑坚固耐用，钢钉为首选。

5毫米和4毫米螺钉

　　投影机吊装孔，经过我们的调查，80%以上都是4毫米的直径，也有5毫米的直径。因此在螺钉的选择上，要格外留意是否是少数派的5毫米。而且这些螺钉为细螺纹，与我们常见的粗螺纹的机箱螺钉完全不兼容。

5毫米螺钉

　　我们用游标卡尺仔细测量了一下螺钉的尺寸与吊装孔的内径，竟然有小误差。

4毫米的螺钉

安装感受：

1，在螺钉的选择上，往往与我们实际的测量有很小的差距，一般螺钉的直径皆为整数，例如2毫米、3毫米、4毫米、5毫米等。

2，在垫片的选择上也要注意，根据螺钉的变化，要选择合适的垫片。

3，切莫因小失大，得不偿失。在安装过程中，这些不起眼的“小件”的使用数量多少是次要，加之短焦投影机皆为售价不菲的“奢侈品”，我们千万不可偷工减料。

　　一套互动短焦方案是否成功，能否博取眼球，可能是超级短的投影距离，也可能是出色的互动功能，或许仅仅是美观的收纳线材的方式，容易给观众留下简洁、整齐、美观的好感。


收纳线缆前后外观效果比较

奥图码纳线器的特写


爱普生纳线器

　　根据接口布局，市面上的投影机大致可分为三种：

A，前置式，在非短焦比较少见。
B，后置式，最常见。
C，侧置式，短焦比较常见。


侧置式接口布局

　　现阶段，中高端的超短焦机型皆有相应的暗藏盒或纳线器，可以讲线材汇聚在一起，吊装的时候可以扎起走在吊臂的顶部，完全不影响外观效果。


后置式接口布局

安装感受：

1，有HDMI接口，选用HDMI可以一定程度上简化连线，选用类似中关村在线使用的彩线亦可以起到装饰效果。

2， 如何收纳起线缆，与主机的布局结构有关，也与安装者的用心、耐心、细心程度有关。

　　短焦投影吊架，是最大件的产品，对显示效果没有任何帮助，但是选购不当、功能有限、安装不当或操作不当，就会对显示效果产生负面作用。

最普通的短焦互动吊架

　　互动短焦投影吊架主要由吊臂、升降杆、框架、承载框、固定支架等多部分组成，但是吊臂的好坏影响最大。理论上优秀的吊臂，除了承载投影机，还应该实现5个维度的调节功能：水平角度调节、仰俯角度调节、左右角度调节、上下高度调节和前后距离调节。由于高度和长度的调节同时实现有一定困难，，需要滑轨的支持，所以一般只要能涵盖4项即可。


索尼SW535配置的高档吊架

市场上的众多吊架

　　市面上，投影吊架的种类繁多，品牌货较少，档次差别巨大，彼此间售价差距可能超过100倍。加之投影行业内，对吊架没有明确的规范或指导建议，即使对于有经验的行业采购者依然存在不可避免的陷阱。

采购建议：

1，结实、实用，两者缺一不可。

2，亲自动手体验，就是最好的检验方法。

　　或许，看了本文，你一定认为短焦投影安装是项的力气活。确实，钳子、扳子、剪子、电钻、梯子、各类绑带可能都是需要花费力气的工作。

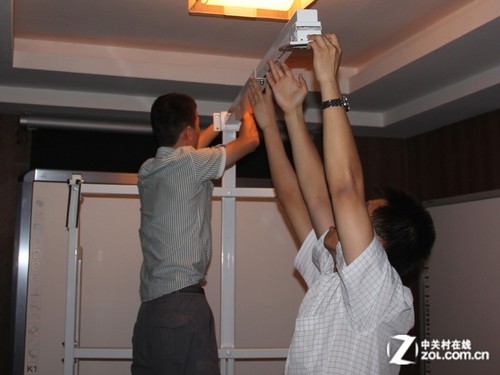

安装操作现场

　　但是，短焦安装的角度或位置稍有偏差，消耗力气是要必须的，还需要消耗更多的脑细胞。由于我们不熟练，还需要更多的细心、耐心，甚至是忍耐力。

安装=力气+技术+经验

　　其实生活中往往如此，很多安装的老师傅能处理的得心应手的活，之所以学不来，就是因为有深厚的文化沉淀，技术经验的积累，具备很强的灵机应变能力。

ZOL观点：

　　普通短焦投影方案，可以动手尝试安装、操作和调试；而互动超短焦投影方案，还是让专业的师傅来安装吧。
