[中关村在线投影机频道原创]LED微投，内部结构是咋样的，有哪些技术特点，一直是不少用户关心的重点。我们此次拆解了山水X5豪华版，一解发烧友们的好奇心。由于我们此次拆解的是微投的硬件，山水这款安卓智能微投的软件特点就只能看我们的评测去体会了。
拆解光机真面目
微投，或许是2010年后最火爆、最时髦的显示产品之一。究其原因，有两点，一是外观轻巧时尚惹人爱怜，二是采用了LED光源技术无光源寿命的担忧。因此，我们此次拆解的重点在光机，同时侧重介绍山水X5豪华版能够轻巧的奥秘所在。关注山水X5豪华版评测数据的朋友可以参阅《3D智能掌上便携影院 山水X5豪华版首测》。
产品体积比较
在拆解前，我们先回顾一下这个产品的整体外观，体积比手掌略大，尺寸为210×150×55毫米；标称亮度达到800流明，但是重量依然轻巧，实测重量为946克。
产品外观
对于多数白领而言，出门带这么一个小巧的投影还是非常神气的，比手持“土豪金”的要有面子的多，也是和朋友分享快乐的最佳神器之一。
寻找合适的刀
在拆解前，我们先要做好充分的准备工作，趁手的工具，包括多种规格的小螺丝刀、多个小铁盒、磁铁、一块厚泡沫塑料、单反相机等。小铁盒是分类盛放螺丝，磁铁是防止螺丝意外丢失；相机很重要，一是写拆解文章需要手机素材，二是记录下拆解过程，帮助存储拆解步骤便于组装。一切准备就绪，Let’s go，动手。
拆解是一样慢工出细活的操作，即使是装配线上的师傅，也只是熟悉几个步骤。对于超级玩家，本着安全第一的原则，我们建议都要在关机1小时以上再动手。不过，要看厂家的保修条例，不要贪图一时的好奇，耽误了保修。
底部的螺丝位置
拆解时，得心应手的工具是必需的，耐心细心更是不可忽视的。我们在拆解前，先仔细观察了X5的外观，底部有6颗螺丝，其中红圈标注的是电池仓的露丝，需要先取下。
内置的大容量电池
X5标配了大容量电池，号称有12000毫安，我们一直对此心存怀疑。产品客观测试中，我们连续开机了两个小时，并利用了X5的充电功能给手机充电，电量还是很给力的。现在看见这个硕大的电池板，数值还是很真实的。
电池参数特写
这个电池板由三块4000毫安的电池组成，每块锂电池为3.7伏4安，采用了串联设计。从做工上讲，这是工包的结构，略显简单，不过物美价廉，这在移动电源、玩具车等上都可以寻觅到踪迹。

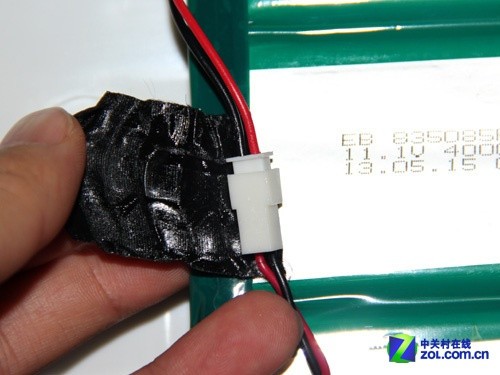

转接头特写
这个连线的接头由绝缘黑胶布包裹，延长线的作用，同时也便于维修和更换。
电源接头
在现今的微投产品中，高于100流明以上的高亮微投产品中，内部集成电池的产品比较少，能有这种大容量的电池，X5算是比较厚道的。
ZOL点评：
电池设计，难以评价，不过高性价比只能如此。
取下电池后，X5豪华版瞬间变得轻巧了很多。我们可以看见这种电池的设计，还是比较合理的，充电过程和通电使用无影响，支架孔在底部，避开了略显单薄的电池仓。
无电池的效果
有无电池，对产品的性能和使用无碍。这里需要说的是，有些品牌的电池是选配件，不仅贵的要命，而且难以更换。这里X5豪华版标配电池的设计，对于用户还是比较划算的。
顶盖设计
去除底部额四颗固定螺丝后，顶盖即可取下。如今多数微投都是类似的设计，即控制面板与主板是一体的，这与传统商教机型还是有很大的差距。这种设计的特点是集成度高，便于小型化而且大幅降低了成本。
观察内部
我们已经看到了内部的大致结构，两块较大的非规则的主板呈现在面前。
ZOL点评：
到这里，我们已经看见了X5豪华版的内部结构，整体而言其小型化的主板是轻巧时尚的一个重要原因，另一方面，我们没有看见全面的金属屏蔽措施，这点要不如大品牌商教机型的那么周全。
布线不仅是一种工作精神，也是一种设计能力的体现。从全图，我们已经可以大致了解山水X5豪华版的走线分布，以及板卡间的关联。
布线规范
现今很多厂家为了贪图便宜，走线不规范，飞线较多，严重影响美观，而且会留下诸多设计不足的缺陷。
走线细节
接头细节
从走线看，有两根飞线，是两个扬声器的连线，整体还算工整。另一方面，我们也证实了X5豪华版确实是具有立体声音效。
重要的接口
ZOL点评：
这个最重要的接头是啥？这是DMD芯片和主板的数据线，特意用绝缘胶布包裹了，很不起眼，不过这可是最重要的接口。从布线分析，没有交叉、没有明显扭曲弯折，整体布线比较理想。
次微投共有三块小主板，我们县里看主板一。需要拆开所有的接头，方可将将这块小主板取下，重要的DLP芯片就位于此上。
主板正面
主板背面
从外观看，这是一块比较规则的主板，方方正正，全部使用了固态电容，接口全部在单面。
芯片特写
从主板看，这是TI的TFT控制主板，采用了TI的6401芯片，支持0.45英寸WXGA光机模组；应用了飞索的S29GL032N90TF104，容量为4MB的闪存，这就是现今主流的高清微投的应用方案。此主板连接了投影机种最重要的两大部件，DMD芯片和RGB LED模组。
ZOL点评：
自然是通用设计方案，在控制方面彼此也比较接近。
山水X5豪华版主板二是非规则，外形接近英文字母“Z”。
主板外观
这里也全是固态电容，安全稳定比较有保障，同时也是小型化的基础。
主板特写
提供的接口
山水X5豪华版上，几乎所有的接口都在主板二上，包括HDMI、VGA、音频输入输出、SD扩展插槽、电视端口、USB接口、电源等。
芯片细节
这两颗是电源和接口控制芯片。
ZOL点评：
主板二，这是众多品牌微投间差异最大的地方之一，也是体现微投通用性的关键点。由于主板两侧都有接口，拆卸是相对比较困难，需要用巧劲。
取下两块主板后，光机的真面目出新了我们眼前。
光机真容
现阶段，高亮级别的光机的尺寸都比较接近，都是三色LED+DLP微投芯片+U型光路设计。
真实外观
微投外形小，内部所有的零件也是小，迷你，拆机的朋友需要留意螺丝的尺寸和长度。
大小比较
由于DLP光机采用了全封闭的设计，不仅小巧而且防尘，这是其他显示技术所无法比拟的小型化高亮化设计。
塑封细节
仔细观察，光机的顶盖上有塑封的痕迹。要想打开光机看内部结构，需要拆卸下7颗细小的螺丝，与前面的中型螺丝完全不同。
ZOL点评：
这点或许是便携式微投品牌差异较小的区域之一，同一亮度档次的微投光机都是应用此方案。
最神秘的光机，就在我们的眼前。RGB三色LED在非通电情况下，也有彩色的光影效果。
光机内部
通过变换角度，我们可以发现蓝色的LED端呈现除了紫色的光影。是否偏色？还是视觉错觉？关心的朋友可以参阅山水的评测文章《3D智能掌上便携影院 山水X5豪华版首测》。
光机尺寸
这个光机可以说是微投产品的核心部件，好比汽车的发动机仓。
光路图示意图
镜头特写
图中标注的区域是X5豪华版的镜头，其中黄色的金属杆为对焦拨片。
ZOL点评：
看过拆解微投的朋友，都很关注微投的LED芯片，我们马上见细节。
三色LED成“L”型布局，通过光影，我们可以直接判断出相应的位置。
LED光源特写
三色LED从左至右，依次为蓝色、绿色和红色。
光机模组内部
大小比较

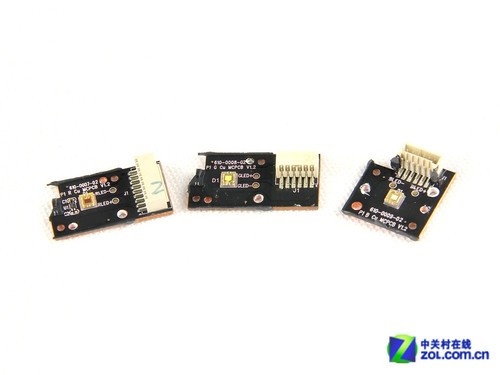

三色LED光源
从芯片参数可知LED为波长为610纳米。
LED芯片背面
由于背面为包铜结构，有利于LED散热。
ZOL点评：
由于每家采用的LED芯片不同、电源管理也不同，因此亮度差异也很难通过硬件直观查找。
若言光机是汽车的发动机，那么微投的DMD可以比作火花塞。
结构侧视图
其中有一个非常小巧精致的透镜，本人没有琢磨出其光路结构。
结构图说明
DMD背面特写
DMD正面特写
DMD的正面是TI独家的微镜技术，背面直接与散热片直接接触。
ZOL点评：
至少从现阶段看，高亮LED微投已经全部采用了TI的DLP技术，LCoS技术暂时没有高亮的微投产品发售。
散热系统，对于每个产品都很重要，对于发热大户的微投，内部的散热设计的重要性不言而喻。以往的微投噪音很大，多数微投设计不够完善，为保障扫热效果，散热风扇转速过高，产生的恼人的噪音。
涡轮风扇位置
实际测试体验，山水X5豪华版的工作噪音一般，在可接受的范围内。
涡轮特写
通过拆解，其内部只有一个DFB502012H的静音风扇，并采用了涡轮设计，直吹散热鳍片。
安装效果
散热片特写
从散热鳍片分析，只有三个金属片分别对应三色LED背部，并通过热管与鳍片相连。与我们以往拆解过的500流明的微投相比，散热鳍片的面积和数量要远少，重量也要清很多。
ZOL点评：
从散热分析，作为高亮LED微投这点散热鳍片略显单薄。
X5豪华版还有一块小主板隐藏在机身最底部，从外观看接口对应的是两组USB接口和RJ45网络接口。
视频解码卡和扬声器位置
两个扬声器也在最底部，分置机身后侧。
视频解码卡全景
芯片布局特写
通过我们的查找，应用了瑞芯的视频解码芯片RK3066，可以用对多种视频解码需求。
芯片特写
ZOL点评：
从独立的解码芯片方面，我们可以简单了解到山水X5豪华版播放视频的硬件解码能力与普通平板的水平相当。
后记：
由于拆解对微投有一定的损害，包括接缝不密实、光机封闭性降低等，加之多数国内厂家都明确标注了拆机不保，ZOL不建议网友自行拆解。
拆解后的全家福
对于骨灰级玩家，多些耐心和细心，一切都不是难事。
