反射超短焦+双笔互动 索尼SW536C测试

　　[中关村在线投影机频道原创]反射式超短焦投影机，以其节省演示空间、画面阴影小等特点，正越来越多应用于教育及高端商务会议演示场所。索尼SW536C采配备短焦镜头，并采用二次反射镜设计，投射比仅为0.29，即可在0.63米投射100英寸，此外该机还支持互动手写功能，可广泛应用于各类教学培训及高端商务会议演示。

索尼SW536C互动短焦投影机测试

   索尼SW536C投影机亮点：

★  配备短焦镜头、采用二次反射镜设计，0.29投射比；

★  具备宽屏分辨率、高亮度输出；

★  支持互动投影功能，可同时双笔书写；

★  一键式ECO节能，有效节能降耗，6000小时灯泡寿命；

★  配置专业投影吊架，轻松安装调试；

★  支持镜头位移及对焦、变焦调节。

索尼SW536C超短焦互动投影机

     索尼SW536C采用采用3LCD光学引擎，拥有3100流明亮度、宽屏WGXA（1280×800）标准分辨率，配备210瓦功率的超高压汞灯，灯泡寿命最长可达6000小时，可以满足主流的商务、教学等多种应用需要。

索尼投影机相关评测文章链接：

赏007天幕危机 索尼HW50ES对比HW30ES
3D 1080p影院投影新品 索尼HW50ES首测
大眼贼不跟随 索尼短焦投影SX125测试

    索尼SW536C采用白色外观设计，乳白色机身材质极具时尚感，美观大方的外形设计较为贴合索尼SW536C商教应用的定位。

索尼SW536C外观

    对于采用3LCD显示技术的索尼SW536C而言，防尘设计显得尤为重要，可以说环境粉尘是液晶投影机成像芯片的主要“杀手”。索尼SW536C采用全新的防尘滤网，可拆卸设计和厚实的防尘网，既方便日常维护更换，也能有效降低粉尘对投影机内部元件的污染。


索尼SW536C可拆卸防尘滤网

    在索尼SW536C机身底部，还设计有用于吊装使用的吊装孔，搭配随机配置的专业吊架，能够较为便捷实现吊装投影。此外机身底部还有用于桌面摆放时调节画面的可升降支角。

索尼SW536C底部吊装孔


   可升降支角                防盗双锁孔设计

索尼SW536C接口配置

    索尼SW536C接口配置丰富齐全，拥有常用的HDMI、VGA、USB、S-Video、RS232等接口，此外该机还拥有LAN网口，可进行网络控制及检测功能；麦克风输入接口能够满足使用者的扩音需求。

    索尼SW536C采用两次反射式投影技术，因而拥有0.29的投射比，仅需0.63米便可演示100英寸的大画面，可以有效节省演示空间，方便吊装使用。

索尼SW536C投影机镜头

索尼SW536C两次反射设计

    常见的直射式短焦投影机的投射比，主要有0.61和0.49两种，如需投射大约80英寸的画面，需要90厘米左右的距离。而采用两次反射式设计的索尼SW536C，投射100英寸画面仅需63厘米。

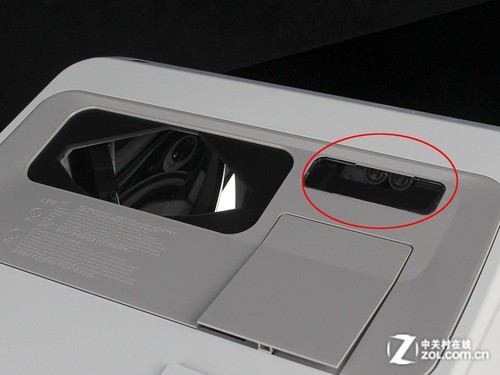

索尼SW536C互动感应器

   不同于前代产品SW535的是，索尼SW536C支持互动投影功能，因而在机身镜头侧方设置了红外互动手写感应器（上图红圈处），同时支持双笔互动手写功能。

索尼SW536C配备两支互动手写笔


索尼SW536C互动手写笔

    索尼SW536C配备了用户互动投影的的主笔和副笔交互式电子笔，无需使用电子白板即可实现二人同时在投影屏幕上画图或鼠标功能（仅限主电子笔）。

    索尼SW536C投影机最为强悍的性能，在于该机同时拥有对焦、变焦以及镜头位移功能，极大的方便了用户对演示画面的调节，配合高性能投影吊架使用，让投影演示变的更加便捷高效。

索尼SW536C对焦环

索尼SW536C聚焦拨片

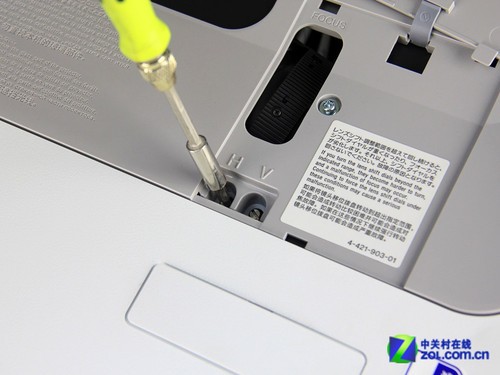

索尼SW536C镜头位移操作

    垂直镜头位移以及水平镜头位移功能，通常只有高端家用投影机或工程投影机才会拥有，但索尼SW536C这款超短焦商教投影机同样拥有上述功能，这在同类短焦商教投影产品中极为少见。

    此外，为方便用户吊装使用，索尼SW536C还配置有专用投影吊架。这款吊架拥有较强的调节功能，可以令用户轻松便捷的调节吊装的投影机，从而得到理想的画面。

索尼SW536C投影机吊架

索尼SW536C投影机吊架

索尼SW536C投影机吊架旋钮

    索尼SW536C投影机吊架，前段有三个旋钮，分别可以调节纵向倾斜度、水平转角、横向摆角，同时这款吊架还支持伸缩功能，可根据投射画面大小来调整投影距离。

    索尼SW536C采用了操作较为简便的顶置换灯方式，灯仓设置在机身上方，更换灯泡时仅需旋开机身侧面的灯仓固定螺丝即可，无论是桌面摆放还是吊顶安装都很方便。

索尼SW536C顶置换灯设计


   索尼SW536C顶置灯仓          索尼SW536C灯仓固定螺丝

索尼SW536C灯架卡槽

    取下挡板侧面的螺丝，掀开挡板即可直视灯架；索尼SW536C的灯架设计有卡槽，取下固定螺丝，即可轻松提出灯架。

索尼SW536C灯泡细节

    从2012年开始，超高压汞灯有了明显变化，不仅光电转化率有了质的提升，而且使用寿命有了显著延长。这里需要说明的是，超高压汞灯的最长使用寿命是经济模式下的灯泡使用寿命。


索尼SW536C灯泡细节

索尼SW536C灯泡插口式电源线

    索尼SW536C投影机的灯架采用金属罩进行半包围处理，灯冠处更是采用了加厚的金属和防护网，可以有效降低意外炸灯的风险。

索尼SW536C使用210瓦飞利浦UHP超高压汞灯

    索尼SW536C配备210瓦飞利浦UHP超高压汞灯，灯泡电源接线采用连接较为方便的插口式设计，灯泡使用寿命标准模式下为4500小时，节能模式下灯泡寿命可达6000小时。

    投影机的亮度，是用户选购时关注的焦点，我们通过客观测试来检验投影机的真实亮度数值。在客观测试环节，ZOL评测中心采用美国国家标准协会制订的ANSI标准，这一标准也是业内公认的权威标准，通过评测中心的专业设备，可以测试投影机的亮度、对比度、色彩范围、均匀性等诸多指标。如果您有所疑虑，请参考《拨云见日 投影机客观测试详解（视频）》，这篇文章会给您详细讲解投影机的客观测试。

测试示意图

　　经实测，索尼SW536C投影机峰值亮度可达3918流明，最大亮度为3564流明；两组数值均超过其标称的最大亮度3100流明；实测ANSI亮度为3316流明。峰值亮度，特指在最亮模式下，单点能达到的最高亮度，一般都出现在中心点；最大亮度，指在最亮模式下，画面平均能达到的亮度，这个数值的可参考价值更高。

　　索尼SW536C实测ANSI对比度为229:1，实测最大对比度为4171:1。在色彩饱和度方面，索尼SW536C实测数值为68.6%，在3LCD投影机中表现算是中规中矩。

索尼SW536C测试场景

数据分析：

1，对比度数值意义。实际测试，索尼SW536C的ANSI对比度数值为229:1。根据我们实测经验，ANSI对比度高于200:1，可以实现极佳的灰阶显示效果，可以满足商教演示的使用苛求。

索尼SW536C热成像效果

2，发热量与散热系统。经实测，索尼SW536C开机半小时后散热口温度为70摄氏度，而机身温度为25.7度，机身散热效果明显，侧置散热系统设计优良，整机的工作稳定性很好。

索尼SW536C灯泡模式菜单

索尼SW536C待机模式设置


节能待机功耗                   正常待解功耗


  高位模式功耗         标准模式功耗         低位模式功耗

3，索尼SW536C灯泡模式设置丰富，实际测试，低位待机零功耗、标准待机功耗为5.49瓦；高位模式功耗为223.64瓦，标准模式功耗为203.57瓦，低位模式功耗174.26，节能效果显著。

4，经实测，索尼SW536C的投射比为0.29:1，投射100英寸画面仅需63厘米距离。

　　很多朋友对短焦存有心结的原因，就是因为昔日短焦机型都有对焦不实、画面明显畸变等诸多问题；到反射式短焦出现的初期，问题加深，甚至出现很多用户抵触反射式的怪现象。

索尼SW536C会聚测试全景效果

　　从我们拍摄的效果，已经可以看出，在镜头方面，索尼SW536C在镜头方面下了不少功夫，在镜头对焦方面提高了很多，整体画面没有明显的畸变现象。


左上效果                         右上效果

　　从实际操作而言，设置在镜头上方的聚焦环，可以通过便捷的操作达到很好的准焦效果，使用方便快捷。

中间效果

　　我们将文字测试的5角放大观察比较，没有明显的文字对焦不实的弊病，文字边缘清晰可辨。


左下效果                        右下效果

    经实测，索尼SW536C聚焦准确，得益于采用高质短焦镜头及优质非球面反光镜，因而所显示的画面无明显畸变、文字清晰。

    反射式短焦投影机，画面畸变是大忌，反射镜及镜头质量以及对焦准确与否是考量反射式短焦投影机性能的重要标准，下面来看一下索尼SW536C投影机图文演示效果如何。

索尼SW536C聚焦操作

图文混排效果

图文混排效果

    为了便于日后进行产品的横向比较，因而我们在进行投影机镜头对焦测试时选用了固定的PPT文档。

文字显示效果

    通过测试效果我们可以看到，索尼SW536C对焦准确，得益于该机采用了高素质反射镜及镜头，文字清晰锐利，线条笔直明朗，完全可以满足商教环境下的使用需求。

    色彩演示效果也是考量投影机性能的重量标准之一，准确鲜活的色彩效果同样是教学及商务演示的有力保障，来看一下索尼SW536C色彩表现如何。

样张投影效果

色彩测试效果

　　由于受限于拍摄器材和拍摄环境，实际投射效果会比我们拍摄的效果图要好。尤其是纯颜色测试方面，实际效果会更加自然准确。


红色效果                       黄色效果


蓝色效果                       绿色效果

　　通过实际测试，索尼SW536C投影机的红、绿、蓝三色显示效果较为理想，黄色效果略暗，但整体色彩显示效果完全可以满足商教演示使用需求。

    高清图片测试，中关村在线采用单方相机提供的官方样张，主要考察影院投影机的整体色彩表现能力，色彩过渡能力以及暗部细节等多方面。为了今后更好的进行产品横向演示效果对比，我们会选择固定的一些高清图片进行高清图片显示评测。

橙色野马

　　测试图片样张皆为数码单反的官方样张。这些样张具有像素高、色彩佳、细节多等诸多优势，是中关村在线评测中心测试高清影院投影机的方法之一。

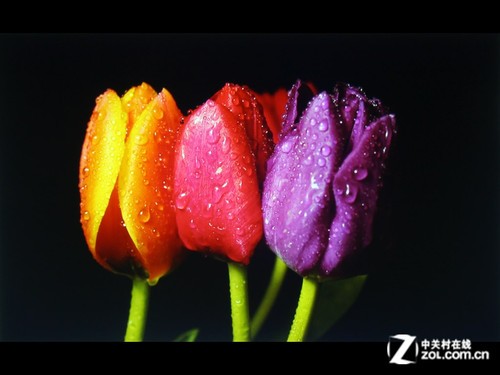

高清图片效果

　　由于受限于拍摄器材和拍摄环境，实际投射效果会比我们拍摄的效果图要好。尤其是纯颜色测试方面，实际效果会更加自然准确。


人物图片屏摄效果

    人物高清图屏摄效果来看，索尼SW536C人物肤色表现自然，背景画面细节清晰，能够真实自然的呈现出高清图片内容，但从人物肤色显示效果来看，索尼SW536C色彩表现效果略偏暖。

高清图片效果


动物图片屏摄效果

夜景效果

    色彩自然，对焦准确，这对于一款超短焦投影机而言是非常出色的表现。实际使用中，索尼SW536C的显示效果令大家都很满意，画面暗部细节清晰可辨，色彩过渡自然。

   索尼SW536C投影机特点：

1，配备短焦镜头、采用二次反射镜设计，0.29投射比；
2，具备宽屏分辨率、高亮度输出；
3，支持互动投影功能，可同时双笔书写；
4，一键式ECO节能，有效节能降耗，6000小时灯泡寿命；
5，配置专业投影吊架，轻松安装调试；
6，支持镜头位移及对焦、变焦调节。

不足：整体色彩偏暖。

索尼SW536C使用场景

编辑观点：

    索尼SW536C拥有超短焦镜头设计，而且配置有性能优越的投影吊架，让投影机吊装变的轻松便捷；此外SW536C还支持双笔互动手写功能，因而该机比较适合高端商务会议及教学培训演示使用。
