[中关村在线投影机频道原创]LED智能微型投影机，是投影显示行业的靓仔帅哥。外观小巧时尚、功能应有尽有，备受时尚潮人的亲睐。最新的山水X6就是一款这样的“私人定制”的土豪金版，集3D、智能安卓系统、长效LED光源于一体的高亮微投产品。ZOL此次对山水X6进行了详细的拆解测试，由表及里的为大家解密智能微投的内部构造，同时也满足热心玩家的求知欲。
山水X6安卓3D微投拆解
山水X6内置了安卓4.2智能系统，内置无线Wi-Fi模块，连接无线网络，海量应用轻松下载。同时还支持2D转3D功能，看3D大片无需再花钱去电影院，山水X6即可轻松实现，而且无需担心片源问题。山水X6既是投影机，更是一台投影电视，该机提供了TV接口，连接有线电视信号线即可观看大屏幕电视。看大片、大屏电视全方位满足家庭娱乐需求。

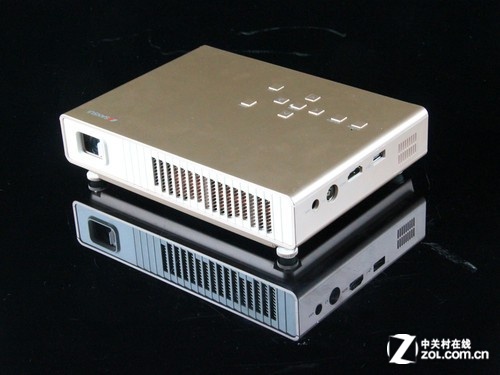

山水X6外观
由于本文是投影机拆解测试，我们侧重方向在山水X6的整体布局、内部散热和光机架构等方面。由于拆解投影具有一定危险性，中关村在线不建议网友私自拆解，不建议拆换主板或私自改造散热系统。
选择合适的拆解工具
在拆解前，我们先要做好充分的准备工作，趁手的工具，包括多种规格的小螺丝刀、多个小铁盒、磁铁、一块厚泡沫塑料、单反相机等。小铁盒是分类盛放螺丝，磁铁是防止螺丝意外丢失；相机很重要，一是写拆解文章需要手机素材，二是记录下拆解过程，帮助存储拆解步骤便于组装。
拆解时，得心应手的工具是必需的，耐心细心更是不可忽视的。我们在拆解前，先仔细观察了山水X6的外观，底部有5颗螺丝，其中红圈标注的是电池仓的螺丝，需要先取下。
山水X6底部固定螺孔（红圈）
山水X6没有像前代产品X5那样内置锂电池。有无电池，对产品的性能和使用无碍。这里需要说的是，有些品牌的电池是选配件，不仅贵的要命，而且难以更换。
山水X6顶盖设计
拆下底部额5颗固定螺丝后，顶盖即可取下。如今多数微投都是类似的设计，即控制面板与主板是一体的，这与传统商教机型还是有很大的差距。这种设计的特点是集成度高，便于小型化而且大幅降低了成本。
山水X6内部细节
我们已经看到了内部的大致结构，两块较大的非规则的主板呈现在面前，主板下方是左右两个扬声器。
ZOL点评：
到这里，我们已经看见了山水X6的内部结构，整体而言其小型化的主板是轻巧时尚的一个重要原因，另一方面，我们没有看见全面的金属屏蔽措施，这点要不如大品牌商教机型的那么周全。
布线不仅是一种工作精神，也是一种设计能力的体现。从全图，我们已经可以大致了解山水X6智能3D微投的走线分布，以及板卡间的关联。
山水X6布线规范
现今很多厂家为了贪图便宜，走线不规范，飞线较多，严重影响美观，而且会留下诸多设计不足的缺陷。
走线细节
接头细节
从走线看，仅有一根飞线，是扬声器的连线，整体还算工整。另一方面，我们也证实了山水X6确实是具有立体声音效。
重要的接口
ZOL点评：
这个最重要的接头是啥？这是DMD芯片和主板的数据线，特意用绝缘胶布包裹了，很不起眼，不过这可是最重要的接口。从布线分析，没有交叉、没有明显扭曲弯折，整体布线比较理想。
山水X6微投共有四块小主板，我们首先看主板一。需要拆开所有的接头，方可将将这块小主板取下，重要的DLP芯片就位于此上。
主板正面
从外观看，这是一块比较规则的主板，方方正正，投影机的核心部件DLP芯片、三色光源接口、DMD芯片与主板的接口均在这块主板上。
芯片特写
从主板看，这是TI的TFT控制主板，采用了TI的6401芯片，支持0.45英寸WXGA光机模组；应用了飞索的S29GL032N90TF104，容量为4MB的闪存，这就是现今主流的高清微投的应用方案。此主板连接了投影机种最重要的两大部件，DMD芯片和RGB LED模组。
山水X6的第二块主板外形呈现不规则设计，外形接近英文字母“Z”，山水X6的主要的接口均在这款主板上，而且这块主板还拥有三颗解码芯片。
主板外观
山水X6内的第二块主板上同样均采用固态电容，安全稳定性比较有保障，同时也保证了微型投影机的小型化的。
主板特写
山水X6智能微型投影机，几乎所有的接口都在主板二上，包括HDMI、VGA、音频输入输出、SD扩展插槽、电视端口、USB接口、电源等。
芯片细节
芯片细节
这块主板上的3颗芯片分别负责山水X6的视频信号、3D信号以及为DLP芯片解码的芯片。
ZOL点评：
主板二，这是众多品牌微投间差异最大的地方之一，也是体现微投通用性的关键点。由于主板两侧都有接口，拆卸是相对比较困难，需要用巧劲。
取下两块主板后，山水X6智能微投的光机的真面目出新了我们眼前。LED光源处连接着大块铜质散热片，很好的提高了微投的散热效果，保证微投能够在亮度提升的同时能够稳定工作。
光机真容
现阶段，高亮级别的光机的尺寸都比较接近，都是三色LED+DLP微投芯片+U型光路设计。
山水X6光机细节
山水X6光机细节
微投外形小，内部所有的零件也是小，迷你，拆机的朋友需要留意螺丝的尺寸和长度。
光机散热
由于DLP光机采用了全封闭的设计，不仅小巧而且防尘，这是其他显示技术所无法比拟的小型化高亮化设计。
塑封细节
仔细观察，光机的顶盖上有塑封的痕迹。要想打开光机看内部结构，需要拆卸下7颗细小的螺丝，与前面的中型螺丝完全不同。
ZOL点评：
这点或许是便携式微投品牌差异较小的区域之一，同一亮度档次的微投光机都是应用此方案。
山水X6采用三色LED光源，光源设置成“L”型布局，通过光影，我们可以直接判断出相应的位置。
山水X6配置LED光源特写
山水X6配备的三色LED光源，在光源布局上来看从左至右，依次为蓝色、红色和绿色，整体呈“L”型分布。
山水X6光机模组内部
三色LED光源大小比较
山水X6配备三色LED光源
从芯片参数可以看到，山水X6使用的LED光源为波长为610纳米。
LED芯片背面
山水X6的三色LED背面为包铜结构，这样的设计有利于提高LED光源的散热效率，同时也保证的高亮度投影机能够稳定正常的工作。
ZOL点评：
由于每家采用的LED芯片不同、电源管理也不同，因此亮度差异也很难通过硬件直观查找。
如果将光机比喻为汽车的发动机的话，那么微投的DMD可以比作火花塞。山水X6在光机处配备有德州仪器DMD微投芯片。
光机拆解图
结构图说明
DMD背面特写
DMD正面大小比较
DMD的正面是TI独家的微镜技术，背面直接与散热片直接接触。
ZOL点评：
至少从现阶段看，高亮LED微投已经全部采用了TI的DLP技术，LCoS技术暂时没有高亮的微投产品发售。
散热系统，对于每个产品都很重要，对于发热大户的微投，内部的散热设计的重要性不言而喻。以往的微投噪音很大，多数微投设计不够完善，为保障扫热效果，散热风扇转速过高，产生的恼人的噪音。
山水X6配备双涡轮风扇散热
山水X6配备双涡轮风扇散热，经实际测试体验，山水X6微投的的工作噪音一般，在可接受的范围内。
涡轮特写
通过拆解，山水X6内部有两个DFB502012H的静音风扇，并采用了涡轮设计，直吹散热鳍片，提高了散热效果。
安装效果
散热片特写
从散热鳍片分析，只有三个金属片分别对应三色LED背部，并通过热管与鳍片相连。与我们以往拆解过的微投相比，散热鳍片的面积和数量要远少，重量也要清很多。
ZOL点评：
从散热分析，作为高亮LED微投，山水X6配备有双涡轮散热风扇以及铜质散热鳍片，能够有效提高散热效率，可以保证提高亮度后山水X6能够稳定的工作。
在山水X6机身后部还有一块小主板隐藏在两个扬声器底部，从外观看接口对应的是两组USB接口以及RJ45接口。
视频解码卡和扬声器位置
视频解码卡和扬声器位置
山水X6的两个扬声器也在最底部，分置机身后侧，配合机身底部的低音振膜可为用户提供立体声听觉享受。
视频解码卡细节
芯片布局特写
芯片特写
ZOL点评：
从独立的解码芯片方面，我们可以简单了解到山水X6视频的硬件解码能力与普通平板电脑的水平相当。
通过详细的拆解，我们可以看到：
1，山水X6采用高亮度LED光源，保证高亮输出；
2，配备双涡轮风扇及铜质散热鳍片，提高机身散热效率；
3，采用双扬声器，虚拟立体声设计；
4，芯片解码能力较高，支持主流文件格式的读取。
山水X6投影机
配合山水X6内置的安卓操作系统，通过下载应用软件，可以胜任多数的商务、家庭等应用。

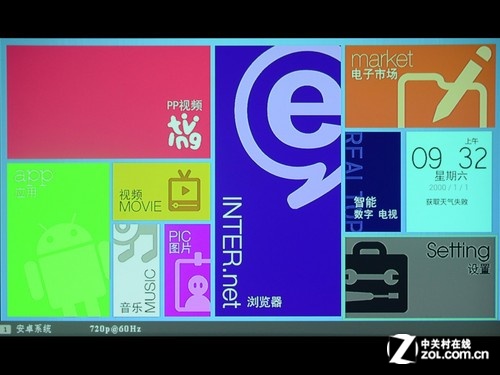

安卓系统界面
由于拆解评测对微投有一定的损害，譬如部件精度、光机密闭性等都会有所降低，如今电子行业的所有品牌都明确标注了拆机不保，ZOL不建议网友自行拆解。
