TechViz公司开发了一套基于OpenGL（而非针对某个应用程序）的可视化解决方案，其目的是帮助目前工业流程中通用的软件弥补以下问题：
* 大多数3D应用程序本身不提供多通道展示功能
* 虚拟现实系统只允许少数部门使用
* 完成VR展示需要学习其他软件和建立专业团队
* 海量工业模型效能低下，无法实时交互展示
* 应用程序界面与VR模式不能自由切换
* 为了实时渲染展示而进行工业模型的轻量化处理，容易丢失关键数据

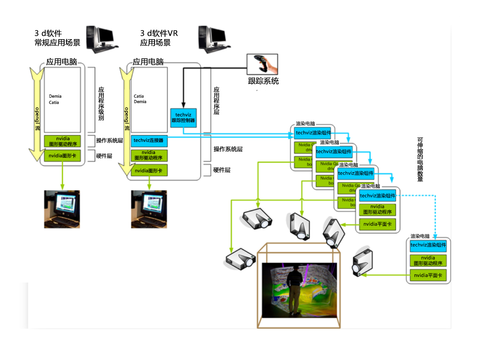

图1 Techviz架构
Techviz软件可直接截取OpenGL流数据，实时获取三维模型的图元信息，并将其分发给渲染节点，各渲染节点同步渲染虚拟现实系统中各个角度的视觉画面，共同构成一幅完整的虚拟现实场景。传统的3D CAD软件通常采用OpenGL做为底层的图形渲染引擎，Tech viz独特的架构，使得它支持两百多款基于OpenGL的应用程序，包括工业领域常用的CAD软件。
由于 易学易用，无需配置专职技术工程师
Techviz软件功能模块
1.TechViz XL Driver多通道显示基础平台
TechViz XL以图形图像处理技术为基础，可以直接将当前工作中使用的应用程序进行超高分辨率的可视化，而且支持多种VR显示方案（包括头戴式显示器、单通道立体显示系统、多通道立体显示系统、电视墙、CAD WALL 、CAVE 、DOME … …），并可对显示图像进行软件边缘融合处理，轻松的创建1：1等比例显示画面。同时也可以为无立体功能的3D应用程序创建主动和被动立体画面，在可视化过程中可在应用程序中进行修改；可以将CAD的本地数据、庞大模型以及脚本数据合成到一个场景之中进行审核；可以实时地在同一画面中显示不同3D应用软件的多个3D场景。
TechViz XL可直接或者通过VRPN接入各种VR硬件设备，结合导航功能（Navigation Option）和跟踪功能（Tracking Option），可以进行视角导航、位置跟踪、设备定位等交互式操作。

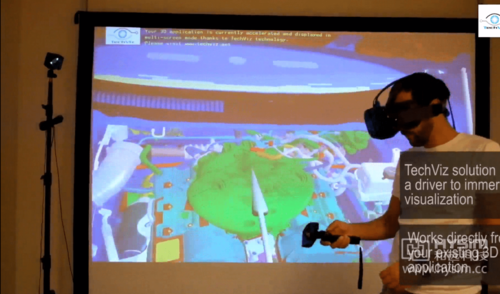

图2 Techviz用于虚拟现实头盔
2.Navigation Option基本导航模块
在基本导航功能模块下，用户可以在显示系统中使用三维鼠标、游戏手柄或飞行摇杆等操控设备对系统视角或产品模型进行自由导航，还可以将应用程序的功能命令与设备进行关联，进行软件功能操作和产品模型操控。
3.Tracking Option 跟踪模块
在跟踪功能模块下，用户可以结合的运动跟踪系统（如A.R.T.，Intersense，Vicon...）进行人体位置跟踪或设备位置导航，可以为现有的3D应用程序创建沉浸式体验，而且适用于多种显示系统（被动立体显示器，主动立体显示器，投影幕，全息式工作台，头戴式显示器，CAVE...)。
4.DMU数字样机评审
DMU允许用户直接在模型上使用导航定位设备。它的功能包括书签记录，测量模型两点间距，剖切面和缩放，互动屏幕快照，隐藏和显示零部件，在模型上放置粘性注释。
书签功能，用户可以录制了一套模型位置视图，并在另一审查会议上应用讨论。
测量功能，用户可以在模型上选择两个点，并测量这两点间的距离。
切面功能，用户可以放置和移动剖切面，来观察被切割模型内部的情况。
缩放功能，用户可以改变模型交互观察的比例，从而得到更好的视角以及更详细的信息。
快照功能，用户可以对当前模型视图进行模型截图，并保存为图像文件（ JPG格式， png格式，gif格式...)。
隐藏和显示零部件功能，用户可以选择交互一些地区的示范和隐藏他们有更深入的了解的重要组成部分的模型。
注释功能，用户可以将交互式的注释放置在模型上来指出具体的问题，便于在讨论期间进行审查。
5. Catia Connector
可以让用户在Catia产品结构中的物体和Techviz 虚拟装配中的物体进行同步，同步完成后，Techviz中显示的物体层次结构和名称将和Catia中一样。用户在虚拟装配模型选择时，可以选择不同层次结构的模型。
6.Human Body Tracking Option:?全身跟踪模块
人体跟踪模块在场景中显示一虚拟的人物模型，该模型受外部实时全身动捕设备驱动。可用于分析工作环境中的人因要素。可达性分析。该模块需要一套准确的全身动捕跟踪硬件设备。结合虚拟装配模块，用户可以检查人体与场景的干涉情况。

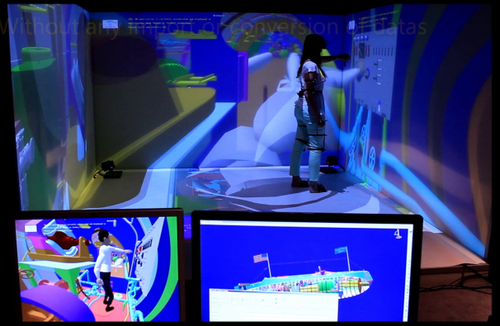

图3 全身跟踪模块应用
每一个平台需要以下条件：
* Techviz 软件系统和协同模块
* 复制数据并本地加载
* 平台间的网络连接速度不低于1MB/s
* 音视频会议系统
可视化系统可以基于不同的平台，比如一个协同网络可以由一个CAVE、powerwall和一个虚拟现实头盔组成。
能加入到协同虚拟评审系统的平台数大为50套。

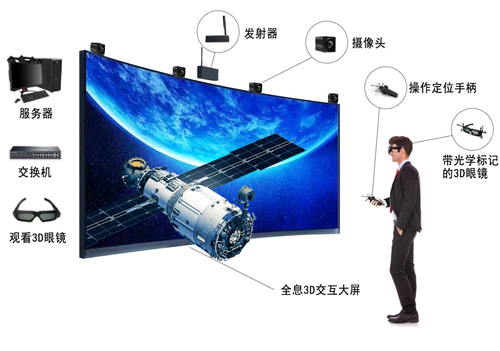

设备组成
动捕系统
LED动作捕捉式仿真实训通过光学动作捕捉摄像机、3D立体LED设备、交互3D眼镜和交互手柄等产品进行实训操作。实训过程中，不仅可以实现抓取移动、放大、缩小、360°全方位展示等基本功能，高度还原实际拆装场景和教学过程。
光学交互摄像头
配置光学交互摄像头，满足视频摄像/传播和动态图像捕捉等基本功能，简单易用、稳定可靠，具有良好的通用性、兼容性，内置大容量帧缓存，保证传输可靠与实时，超低延时触发电路设计，极速响应触发信号。
3D信号发射器
配置3D发射器，传输信号不再受限和干扰，眼镜和发射器一对一工作不受其他影响，眼镜和发射器同步无偏差，保证信号传输，还可通过调节适应不同3D显示设备。
三维交互手柄
配置三维交互手柄，按键功能齐全，操作反应灵敏，高精度6DOF交互手柄，定位速度快，使用流畅，为移动操作界面带来令人难以置信的沉浸感与自由度。
3D眼镜定位套件
配置带光学标记的3D眼镜，用于操作者与大屏进行实时互动，追踪操作者头部位置，实时调整3D显示画面视角，提升用户实时交互体验。
配置不带光学标记的3D眼镜，用于其他观看者，满足多人同时观看的需求，其他观看者佩戴后能够同步查看操作者的实时交互画面，适用于多人示教场景。

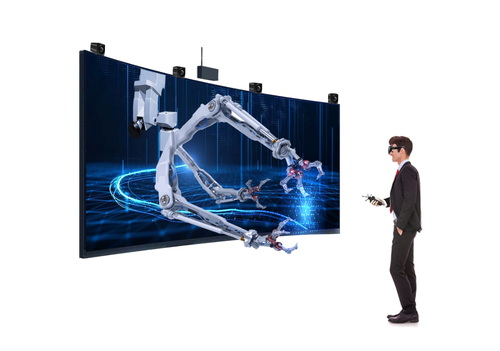

LED大屏
应用优点：
1.显示尺幅大方便了对大尺度的研究对象进行观察
大尺幅的显示界面大大方便了我们对于大场景（如会场、战场、工厂等）的一比一还原能力，提升沉浸感，体验真实的历史事件与情景。为学院研究一些诸如景观设计、车辆工业设计等情景提供了便利的研究环境。
2.大尺幅可以提供超高分辨率的影像
高分辨率意味着可以显示更多的细节，高分辨率的影像不仅可以使画面显示更加细腻、同时也可以让观察者看到更多的内容细节。
3.方便教学，提升效率
可以实现一人操作、多人同时观看的教学效果，支持同时数十人上课，教师可以将复杂、抽象的教学内容在虚拟现实环境中呈现，学生可佩戴3D眼镜跟随教师的视角观看相应的场景，了解理论基础、生产场景、岗位实训等，增强课堂教学效果，提升课堂教学效率。
