    华控图形党建展厅沉浸式系统解决方案

      [  中关村在线 原创  ]   作者:zoljn

    党建展厅沉浸式系统解决方案是使用独立开发的立体空间沉浸体验数字系统,该系统是以计算机图形学为基础,将环境特种影视、裸眼3D技术与互动交互技术结合,把高分辨率的立体投影显示技术、多通道视景同步技术、三维动作捕捉技术、混音及定向音响技术等完美地融合在一起。全息党建展厅沉浸式系统解决方案将表演性、参与性、互动性融为一体,让体验者置身于虚拟与现实的环境中,将视觉、听觉、触觉、嗅觉等感觉系统带入到场景中,带来愉悦。同时,可以实现各种不同的梦幻场景,无论是宗教信仰、星空浪漫、海洋广阔、高端覆盖还是简单温馨,都能逼真的展现眼前。相比于传统房间党建展厅沉浸式系统解决方案有着自己独特的优势:



    党建展厅沉浸式系统解决方案传统的房间相比,具有易布景、满足个性化、实现定制化的突出优势。传统的房间虽然装修豪华,但容易过时且改造成本极高。且传统的道具布景不仅不同场景效果难以实现,更是无法满足消费者个性化的需求,与市场需求有着明显的不对称。



    而党建展厅沉浸式系统解决方案厅则是通过全息投影环幕,结合全息投影技术,根据每对新人的不同需求,通过声光电的手段,呈现不同的婚礼场景,不仅并让每一位来宾沉浸在梦幻空间里面,充分感受到现场的氛围,更是能轻松满足定制化、多变性的市场需求。

    党建展厅沉浸式系统解决方案厅的3D裸眼技术,与传统的LED相比,具有不仅视觉感官更加柔和的特点,也能借助墙体本身,能呈现沉浸式的立体空间效果,这是传统LED屏幕只能平面成像所无法比拟。



    传统房间格局效果一成不变,略显简单。党建展厅沉浸式系统解决方案采用互动技术,加入互动体验,在有人进入房间的时候房间内展现或是鱼翔浅底,或是芳香绽放,亦或是漫天星际等不同的3D效果,并配合视觉、听觉、嗅觉等感官体验,完全呈现出一条独一无二的幸福之路,不仅让整个房间成为现场焦点,也是给宾客带来一场视觉盛宴。

    方案中我们是墙体三面加地面边缘融合大屏幕无缝拼接

    每台投影机投射整幅图像的一部分,这样展现出的图像分辨率就被提高了。这次融合方案是由8台投影机的物理分辨率是1920*1200的高清激光投影机,进行投影评价融合。 这样就完美展现出的视频的超高分辨率:

    利用带有多通道高分辨率输出的图像处理器和计算机,可以产生每通道为1920×1200象素的三个或更多通道的合成图像。如果融合25%的象素,可以通过减去多余的交叠象素产生高分辨率图像。目前市场上还没有可在如此高的分辨率下操作的独立显示器。其解决办法为使用投影机矩阵,每个投影机都以其最大分辨率运行,合成后的分辨率就是减去交叠区域象素后的总和。

    二、项目概述

    本项目采用了8通道正投融合竖挂显示系统,配合先进的图形处理技术,展示更加逼真的展示了图像文字内容。

    投影显示子系统:

    投影设备:

    8高清投影机吊装的悬挂式,融合投影墙面4P9200融合控制软件进行投影融合8台,投影机调节结构吊架8套组成。

    组合方式:  1(行)×3(列)边缘融合

    单台投影机显示面积为:320cm(宽)× 200cm(高)(±1%)

    单屏分辨率为:          1920×1200

    融合带尺寸:            590cm

    融合带比例:            20%

    投影机亮度:       6500流明

     显示控制子系统:

    显示控制子系统包括硬件控制设备及相配套的控制软件组成

      控制部分

    边缘融合控制器HKTX

    输入信号:

    8HDMIDVI高清4K采集信号

    系统设备选型依据

    对于方案的构思、系统的设计、器材的选型,我们经过了严谨的筛选,确保系统能达到以下的优点:

    先进性:

    我们从高起点高标准设计,确保系统在未来一定时期内保持先进;同时也要考虑到技术适用性,即实用程度。

    科学性:

    我们确保系统的设计从用户的使用功能出发,在满足各项使用功能的前提下,系统做到简洁、不夸张;在系统设备选型上充分考虑其扩展能力。

    可靠性:

    系统运行安全可靠。追求先进性的同时考虑新技术的风险以及技术的成熟性。

    设计依据

    融合区的宽窄直接影响整幅画面的亮度和色彩均匀性,因此,融合区重合尺寸一般在20%左右。

    屏幕要保证其视觉上的无缝感,平整度高,均匀性好。

    应选择宽视角、低增益的屏幕,以使获得较宽的整体水平和垂直观看视角,大大降低融合区的重合感。

    投影机的选择应考虑其亮度和色彩均匀性、边缘几何特性。

    融合控制器的融合区范围可调整,具有对重合带的亮度和色彩羽化处理功能。

    我们把直角融合区域改作成无融合带区域,将其直角区域设置成拼接的方式来做,同时输入信号源采取两个输入信号的方式使用专业级显卡支撑来同步性,保证了融合显示效果。

    根据上述设计依据,我们推荐采用 3x8 融合方案,投影方式采用 正投   。示意如下:

    系统结构图

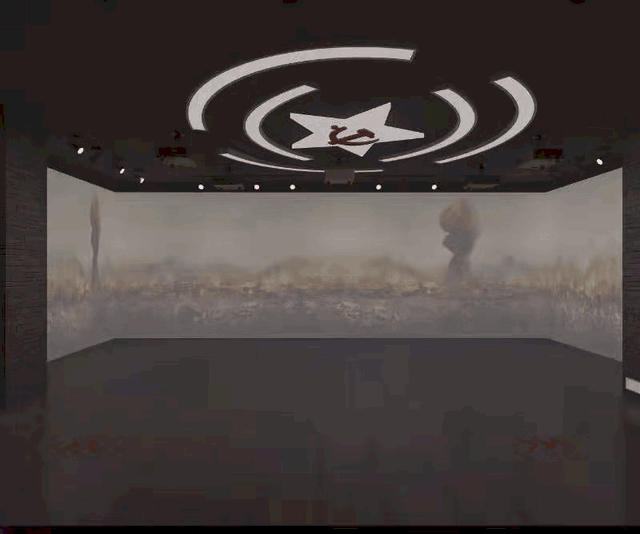

    效果图

    大屏幕显示系统:

    正面墙3投影显示面积宽8.3 米,高 2米;

    左右两面墙各1台投影显示面积宽3.2米,高度2

    地面3台投影显示面积长8.3 2

    系统功能

    多路视频信号、RGB信号显示画面可大小不同、位置互异地开窗显示在大屏幕上。

    多路信号可同时显示在大屏幕上,能全屏、多画面分割等,自定义设置。

    大屏幕上的显示窗口可任意拖动、缩放、叠加、跨屏、漫游。

    采用高亮度、高分辨率的LCD投影机,可以获得明亮、细腻的图像

    可同时显示多路RGB信号和视频信号

    通过对投影机和融合控制器的调整设置,获得良好的亮度、色彩、几何特性。

    边缘融合控制器采用纯硬件构架计,无需CPU内存和操作系统等计算机常规配件,处理速度极快,稳定性大大高于基于WINDOWS操作系统的计算机+板卡方式的传统控制器。

    边缘融合控制器支持对所有信号窗口进行任意缩放、 任意漫游和任意叠加。

    边缘融合控制器是硬件控制器,不需要操作系统支持,上电即可工作,稳定性高。

    硬件系统介绍

    一、 投影机

    投影机参数:

    1. ★DLP™芯片x1, DLP™投影系统

    2. DMD尺寸:≥0.67英寸,

    3. ★输出分辨率:≥1,920×1,200

    4. ★光源技术: 激光;

    5. ★亮度输出: ≥6500 ISO流明;

    6. 亮度均匀度: ≥85%;

    7. 机身体积(宽xx高): 455mmX455mmX180mm (不包括支脚);

    8. ★机身重量:≤16.8Kg

    9. 整机功率(正常值):≤935W;

    10. 光源使用寿命≥20000小时。

    应用功能要求:

    11. 网络集中控制支持AMX、CrestronExtron、Telnet、PJ-Link通信协议

    12. 产品内置多点几何校正功能电脑端软件可支持不少于17x17精细化调整

    13. ★支持DLP-Link 3DIR 3D及显卡同步3D,支持格式包括上下左右帧连续帧封装(蓝光3D);

    14. 产品内置边缘融合功能数量支持M×N

    15. 具有恒定亮度模式,持恒定的亮度和色彩

    16. ★具有动态黑与极致黑功能,提升图像对比度和暗场细节

    17. ★镜头投射比完全覆盖从0.36-5.50:1范围;

    18. ★支持PIP和PBP显示模式,可同屏显示双数字信号;

    19. ★支持明亮、演讲、电影、sRGB、融合拼接、DICOM SIM 六种显示模式选择;

    20. 显示比例为16:10,兼容16:9,4:3或自动适应信号源比例;

    21. 投影机在待机中可通过信号源(HDMI)启动开机

    22. 全封闭光引擎,无滤网设计;

    23. LED背光按键灯设计

    标配接口要求:

    24.标配信号输入/输出接口:HDMI×2、DVI-D×1、HDbaseT×1、VGA-IN×1VGA-OUT×13D Sync in×1、3D Sync out×1USB-type A×1、mini USB×13G SDI ×1;

    25.标配控制接口: RS232×1、 RJ45×1、 Remote遥控器有线接口×1。

    二、 HKTX 系列 融合控制器的功能特点

    HKTX 多媒体集成展示平台(服务器)支持多通道投影融合,通过多台服务器主机的级联,可以实现无限通道数的投影融合的需求,先进的多机同步技术可以保证输出画面严格同步,无撕裂。HKTX 可以很好的满足于平面幕、弧形幕、CAVE、穹顶等项目的技术需求。

    ·建筑投影秀Mapping

    HKTX 多媒体集成展示平台(服务器)支持对建筑物(楼体等)、模型(汽车等)的投影Mapping,网格校正支持任意点调正。



    ·兼容3D LED显示系统

    HKTX 多媒体集成展示平台(服务器)支持120Hz拼接输出,兼容目前主流的3D LED显示控制系统,可驱动超大分辨率的3D LED显示屏,并提供流畅优质的显示画面。

    ·多格式信号采集

    HKTX 多媒体集成展示平台(服务器)可支持多达12路高清视频信号的实时采集,包括SDI、HDMI、DVI、VGA、YPbPr等,用户也可以通过以太网直接获取流媒体信息,可对这些信号进行实时加工处理。


    ·任意多图层显示

    HKTX 多媒体集成展示平台(服务器)允许用户在屏幕上同时展示多个图层,这些图层可以是本地媒体文件,也可以是实时输入的外部信号或是用户即时添加的文字信息。用户可以对这些图层进行任意排布、堆砌和融合处理,以完成场景构建。

    ·广播级特效切换

    无论是本地媒体文件,还是外部输入信号,甚至整个多图层场景,HKTX 多媒体集成展示平台(服务器)在完成切换时,都会呈现出广播级别的切换效果,可实现无缝直切、淡入淡出、变形切换等各种特效。

    专业的多媒体解码与编播



    ·超大分辨率视频解码

    HKTX 多媒体集成展示平台(服务器)具有多个超强的处理核心,其非编渲染引擎可实时完成高性能的2D/3D图形渲染,同时支持OpenGLDirectX加速,够轻松完成超过8K的超高清视频解码,能够支持多个4K视频图层同时流畅播放,并支持超长超高的非标比例视频解码与渲染,可实现超大LED显示屏的点对点显示。


    ·强大的解码能力

    HKTX 多媒体集成展示平台(服务器)支持包括H.264 H.265、MPGE-4/2、VC-1、WMV-HD、Real 11在内的几乎所有常见编码格式的视频解码,兼容各种常见视频封装格式,用户无需再为长时间的视频转码而发愁。内置的HAP、DXV专业解码器更是让其他同类软件所无法望其项背。



    ·灵活的文字编辑

    HKTX 多媒体集成展示平台(服务器)不仅可以将本地媒体文件与实时输入信号进行混合编辑,还可以实时地编辑添加文字信息,完成滚动字幕、静态标题、图文标识等演示功能。





    ·可视化编播系统

    HKTX 多媒体集成展示平台(服务器为用户提供了一套强大的编播系统,用户可在时间线上随意安排图层场景,场景中各个图层的媒体文件可随时间完成自动展示,图层的形状和轨迹也可随时间变化,从而完成高质量的节目预编排。


    而且HKTX 多媒体集成展示平台(服务器)提供了显示屏模拟操作视窗,用户可在视窗中进行节目编排。所有媒体文件、外部输入信号都可以在视窗中得到模拟展示,用鼠标、键盘可对视窗中的元素进行快速编辑,真正做到所见即所得的视觉场景控制。

    聚合不是简单的堆砌

    ·极佳的拼接显示效果

    HKTX 多媒体集成展示平台(服务器)既可完成高质量的大分辨率视频解码,避免视频在播放时出现卡顿、画面撕裂的现象,同时还具备强大的拼接处理能力,保障各个区块的输出画面不会出现错位及不同步现象;而且,HKTX 可根据LED显示屏的实际大小完成点对点渲染输出显示。这些特性能够有效保障用户获得极佳的显示效果。


    ·卓越的场景管理

    传统的大屏幕显示系统需要分别操控信号切换和媒体文件的播放,在进行复杂场景的转换时,很难做到信号和媒体文件的同步操控;HKTX 多媒体集成展示平台(服务器)使得本地媒体文件与外部获取的实时信号能够进行混合编排,从而真正实现场景的无缝转换。

    ·更便捷的多平台操控

    除了本地操控外,用户还可以使用多种方式对HKTX 多媒体集成展示平台(服务器)进行控制。HKTX 支持TCP/IP、MIDI等多种控制协议,用户可以进行网络远程控制或使用控台设备进行操控;不仅如此,HKTX 展厅集成播控服务器还配套有移动智能终端的可视化控制App,用户可以使用智能手机、平板电脑等移动设备对LED显示屏进行场景变换操作。

    ·更灵活的中控与输入输出管理

    HKTX 多媒体集成展示平台(服务器)可以实现灵活的中控输出管理,即由C3服务器来管理各种显示设备、播放主机、开关电源等电子设备。C3可以输出串口指令和网络指令,而且可以输出DMX512灯光指令,完成展厅机械、电源、灯光、显示设备的综合管理。

    ·强大的灯光管理(DMX512)

    HKTX 多媒体集成展示平台(服务器)可以支持对DMX512信号的录制,当C3服务器和灯光控台在同一个局域网内,C3服务器可以监听并同步录制灯光控台输出的DMX512信号,录制完毕之后,C3服务器可以将该录制好的DMX512文件在时间轴线上播出,即可实现对舞台灯光的控制,并保证声光电一体化同步输出。HKTX 服务器还支持MIDI时间码输出,可以同步各种支持MIDI时间码的灯光控台,完成灯光、音频、视频一体化同步输出。

    ·完善的设备同步管理(MTC/LTC)

    HKTX 多媒体集成展示平台(服务器)支持MIDI时间码(MTC)和线性时间码(LTC),通过时间码的同步机制,实现C3服务器与多种设备(灯光控台、调音台等)的同步。



    ·HKTX  结构拓扑图:





    硬件及功能参数:

    硬件参数-C8000

    视频输入规格

    信号类型

    数量

    输入规格

    SDI

    4

    最大支持分辨率1080P@60Hz

    HMDI

    4

    最大支持分辨率1080P@60Hz




    视频输出规格

    信号类型

    数量

    输出规格

    DP1.2

    8

    兼容HDMI及DVI信号,最大支持分辨率为4096×2160@60Hz

    注:可转接为HDMI/DVI(4路输出版本为C4000)

    音频输出规格

    支持7.1声道音频解码播放

    其他端口

    USB3.0×2 ; USB2.0×2 ;RJ45(10M/100M/1000M)×1;COM扩展口×1(选配)

    尺寸规格

    机箱尺寸

    2U

    重量

    10Kg

    工作电压

    100~240V 50/60Hz

    工作湿度

    30-75%

    功能参数

    超高清输出

    最高支持16K×8K输出带载,同时支持超大分辨率的视频解码,可轻松完成大分辨率显示系统的点对点显示

    创意拼接显示

    支持图像的任意分割重组与几何变形与旋转,完成不同形状、角度的拼接显示

    万能解码

    超强解码器,支持现今几乎所有的视频格式,内置优化解码

    一体机模式

    一台主机即可实现控制、播放,无需数据上传,采集及素材画面均可实时预览,修改节目可选择是否实时更新,播放状态下可修改节目

    主备模式

    支持备份,能实现一主一备自动更新自动联动

    联机模式

    支持多台联机,能实现超大屏幕点对点显示

    自动保存

    对编辑的节目自动保存,在突发情况下可找到最近的节目,无需重新编排

    色差调整

    能够对单个通道的RGB数值分别进行调整,修改画面色差,来应对更多的情况

    节目插播

    支持节目插播系统,可完成不同画面不同播放状态

    遮罩模板

    可添加模板,使画面呈现特殊形状例如圆形星形,同时支持自定义遮罩模板

    支持特定抠像

    能够实时对画面进行特定颜色的抠像,同时支持拾色并抠像,实现效果输出。

    多画面实时编播

    可在时间线上任意添加多个图层画面,包括外部视频信号、流媒体以及本地的视频、图片、文本,并可对这些媒体信息进行实时的编辑(如透明度调节、文字编辑、形状轨迹修改等)

    节目预览

    实时采集的信号画面与节目文件均可在本地预览窗口中显示出来

    特效切换

    在不同的画面信号或场景间完成切换时,可实现淡入淡出、旋转变换等多种特效切换效果

    多平台

    支持以太网、MIDIDMX512等通讯方式,可由计算机、中控台进行操控;配套有WEB端跨平台移动端控制应用,支持移动端操控

    中控管理

    可输出串口、IP等指令来管理各种中控设备,同时也能接受来自中控的串口、IP命令

    DMX512信号记录与播出

    能够记录通网段中的DMX512,并生成文件,记录完成后可将文件拖入时间线上进行播放,方便快捷的进行视频灯光联控,实现炫酷效果

    网格自定义调整点

    支持自定义调整点去调节网格,更加方便快捷的进行投影融合的画面调整

    内置VNC

    软件内部集成有VNC远程软件,方便远程操作,一机操作多机

    支持HC64控制台

    软件与HC64控台完美兼容,活动过程操作非常简单

    支持虚拟屏幕

    支持虚拟屏幕的添加,对画面进行分割再拼接,实现更多创意显示

    开关机脚本

    支持设置开关机脚本的功能,无需人员值守,自动实现播放动作,脚本设置简单便捷,

    时间码控制

    支持MIDI时间码(MTC),可同步灯光控台;支持线性时间码(LTC),可以与其他音频设备同步

    三、 投影互动飞屏功能



    一般的展厅会有很多的触摸屏、显示屏,里面都安装了一些查询、展示软件,参观者或者演示者一般是在大屏幕面前点击交互,还有更为简单的是播放屏,直接循环播放图片或者视频,这些展示和交互模式相对传统和单一。

    互动飞屏软件是基于Windows平台开发,兼容win7/8/10操作系统,在局域网内,可以将PDF、PPT、WORDEXCELVisioProject、高清图片视频、网页9种格式的多媒体以及拍照内容,从一个触摸屏瞬间推送(或甩)到多个终端(支持有触控或没有触控功能的显示设备,如投影机、电子白板、多点触摸屏等),同时还能通过“推送端”对所有“接收端”的内容进行同步控制(如:放大、缩小、旋转、标注等功能)。





    “推送端”和“接收端”显示的是不同的界面,演示者只需要把需要展示的内容推送到其他屏幕即可,支持200多个推送端同时推送到一个“接收端”。

    “推送端”和“接收端”支持多个文档、视频同时展示,独有的无线传输和交互技术,让普通的平板都能够同时推送播放多个文档和高清、图片及视频到“接收端”,2G大小的高清电影文件瞬间推送和流畅播放。

    传统的触摸屏和显示屏变得更加生动和新颖,多媒体的交互变得更加丰富和科幻,让展厅瞬间变得高、大、上。


    北京华控图形科技有限公司:

    地址:北京市海淀区上地信息路华控大厦。

    联系人:手机:尉亮13051383333 (微信QQ: 53976423 E_mail:51659528@163.com 张先生18611289150 (微信)QQ:1390949721
