四维全景智慧沙盘整体技术方案

2023-04-28 16:38:26 [ 中关村在线原创 ] 作者：zoljn

该可视化指挥平台将会在不同的地方配备使用，根据演练或者作战的战场环境要素的不同，需要将其运输至不同的地点，在实际指挥作战中可能是单人或多人进行指挥和演示操作，需要进行多点触摸以方便各指挥人员进行应用操作，统筹指挥；此外，三维地图以及其他高清图像类软件是军事作战指挥中不可或缺的要素，因此需要专业的图形处理设备来支撑，能够最大程度地将图形或是图像展现的淋漓尽致，为指挥员在作战指挥中提供更加形象、直观、准确的作战参考信息。由此，考虑到实际应用层面中的各种战场情况环境下，该平台具有以下相应功能：

1）触摸屏需高灵敏度且多点触摸

2）触摸屏分辨率需要达到实际应用中的需求

3）专业的图形处理主机

4）屏幕可分割与切换

1. 平台结构

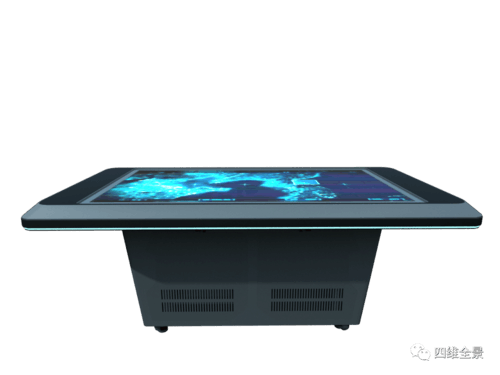

本平台采用成熟先进的技术，性能可靠的配套零部件产品，最佳的性价比组成，使系统主要突出“可扩展性、先进性、智能性和实用性”的特点。平台支持多种常用设备的接入，在大屏幕下面的托起架上，安装布置了各种电子接入设备的插口，在布局位置和用户使用方面做了很大程度上的优化设计。接入设备与平台整体部署结构图如下所示：

2.1平台硬件系统功能

由于可视化指挥平台的体积较大，考虑到用户在实际使用过程中，对于屏幕视角的个性化需要，我们针对目前平躺式的屏幕做了可旋转的屏幕轨道改进设计，操作人员只需要通过操控手持遥控设备按下“上升”按钮，显示屏幕就会自动旋转升起到与操作台呈89度角的位置停止，同时屏幕旋转轴一侧，通过轴线旋转牵引力的作用下向操作台中轴线的方向靠拢，保证了屏幕重心位置与整个指挥平台的重心点重合。具体旋转完成后的效果如下图2所示：

图2 可视化综合指挥平台

如果在旋转的过程中，操作人员按下“上升”按钮旁边的“急停”按钮，则屏幕将停止在当前升起的位置，效果如下图3所示：

图3 可视化综合指挥平台

那么，在使用结束后按下“下降”按钮，屏幕将自动旋转回复初始位置，效果如下图4所示：

图4 可视化综合指挥平台

2.1平台软件系统功能

在平台系统软件方面，我们提供一套功能强大的3DGIS软件，该平台软件能够支持影像、高程、矢量、在线数据、倾斜摄影、KML、三维模型、Vaps-XT仪表等多源数据导入；同时支持建筑建模、图形绘制、态势标绘、矢量编辑、地面切开、外部模型无缝集成、地下模型集成、云雪雨雾天气、动态海洋、舰船尾迹、粒子特效、模型动画、相机动画、通视分析、截面分析、水淹分析、填挖方分析、图像调色、高程着色、脚本样式、影像切片、高程切片、矢量切片、模型转换、图像转换、图像拼接、tfs与mbtiles互相转换、tms与mbtiles互相转换、位置查询、距离测量、面积测量、高度测量、角度测量、多点触控、小地图、指南针，国产Linux等。

系统运行主界面如下图所示：
